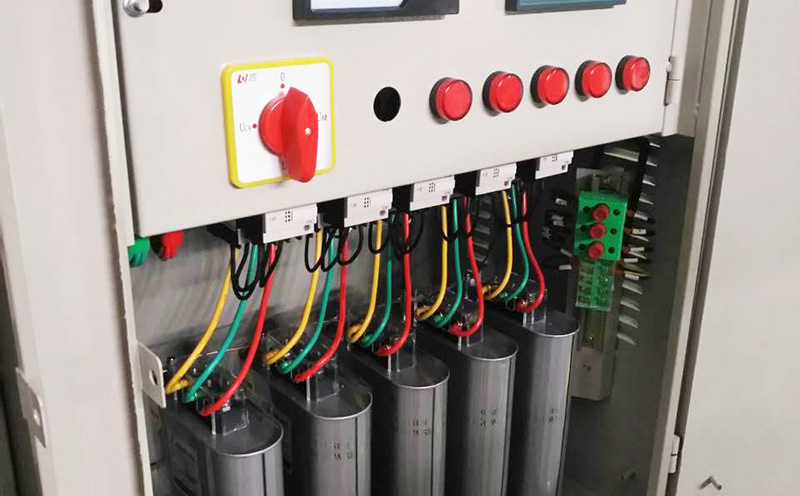

在無功賠償范疇，咱們常常會問的一句話是：電容器容量是若干？
這里的“容量”又指電容器的額外容量，實在是指電容器的功率，單元用kvar（千乏）來表現。
專業知識遍及
從上面這個公式能夠看出電容器的功率與電壓的干系：
Q=2πfCU2
Q表現電容器的功率，單元var
f表現體系頻率，50Hz/60Hz
C為電容器容量，單元uF(微法）
U表現體系電壓，單元kV(千伏）
由上面表達式能夠看出，電容器的功率與施加到電容器兩頭的電壓平方成正比。
每一只電容器都有一個參數叫做額外電壓，對應額外電壓則有一個額外功率。
比方：抉擇電壓為450V，額外功率為30kvar的電容器。
問1：當額外電壓為450V，額外功率為30kvar的電容器，用在400V體系中，其輸入功率為若干呢？
這便是咱們常常碰著的成績，電容器的額外電壓都是高于體系的額外電壓的。
通過上面的公式，咱們能夠很快算出來：
Q400=Q450×（4002/4502）
=30×（4002/4502）
≈23.7kvar
問2：為何要抉擇額外電壓高于體系電壓的電容器呢？
電容器禁受過電壓迫害時將疾速毀壞。為了保證電容器的運轉平安，必要抉擇額外電壓大于體系電壓的電容器。
到這個階段咱們曉得了，假如無功賠償歧路設計為純電容器的話，無功賠償歧路的輸入功率要依據電容器的額外電壓和體系電壓停止折算。
這也便是咱們常說的裝配功率（裝配容量）和輸入功率（輸入容量）。
裝配功率常指電容器的額外功率；
輸入功率常指電容器在體系電壓下的現實輸入功率。
參照上面舉例，咱們能夠曉得：將額外電壓為450V，30kvar的電容器應用于400V無功賠償體系，則此體系裝配容量為30kvar，其輸入容量為23.7kvar。
問3：當電容器串連電抗后，電容器與電抗器構成的賠償歧路功率是若干呢？
必要斟酌以下成績：1）電抗器舉高了電容器的端電壓；2）電抗器與電容器的無功功率是偏向相同的。
串入電抗器后無功賠償歧路功率的變更依照下述公式盤算：
QL+C=QC/(1-電抗率）
此中
QL+C表現電容器和電抗器串連歧路的功率
QC表現電容器串連電抗器前的功率
例：賠償歧路采納額外電壓為480V，額外功率為60kvar的電容器，應用于400V體系中。
此時純電容器賠償歧路的輸入功率
Q400=Q480×（4002/4802）
=60×（4002/4802）
≈41.667kvar
當此電容器歧路串連7%電抗后，電容器+電抗器的賠償收入輸入功率
QL+C=QC/(1-電抗率）
=41.667/(1-7%)
≈44.80kvar
